Kodėl MC4 jungtys yra tokios svarbios saulės elektrinėje
Kai montuoji saulės elektrinę, dažnai visas dėmesys krenta į panelius ir inverterį. Suprantama – tai didžiausios investicijos. Tačiau patikėkit, MC4 jungtys yra tas mažas, bet kritiškai svarbus elementas, kuris gali nulemti visos sistemos patikimumą. Juk kas iš to, kad turite puikius panelius, jei jungtys pradeda šlubčioti po poros metų?
MC4 (Multi-Contact 4mm) jungtys tapo pramonės standartu ne be priežasties. Jos užtikrina patikimą elektros perdavimą tarp saulės panelių ir inverterio, atlaiko įvairias oro sąlygas, o svarbiausia – yra saugios. Tačiau rinkoje pilna padirbinių, kurie atrodo beveik identiškai kaip originalai, bet jų kokybė… na, apie tai ir kalbėsime.
Kas slypi už originalių MC4 jungčių
Tikrosios MC4 jungtys buvo sukurtos Šveicarijos įmonės Multi-Contact (dabar Stäubli Electrical Connectors). Šios jungtys turi TÜV, UL ir kitus tarptautinius sertifikatus, kurie patvirtina jų atitiktį griežtiems saugos standartams. Originalios jungtys pagamintos iš aukštos kokybės medžiagų – kontaktai dažniausiai sidabro padengti, o korpusas iš specialaus UV spinduliams atsparaus plastiko.
Kai kalbame apie originalias jungtis, turime omenyje ne tik Multi-Contact/Stäubli produktus. Rinkoje yra keletas geros reputacijos gamintojų, kurie gamina kokybiškas jungtis pagal MC4 standartą – pavyzdžiui, Amphenol, Phoenix Contact, Lumberg. Šios įmonės investuoja į tyrimus, kokybės kontrolę ir turi ilgametę patirtį.
Ką reiškia tikra kokybė praktiškai
Kokybišką jungtį atpažinsite ne tik iš etiketės. Originalios jungtys turi tikslų mechaninį užrakto mechanizmą – juntate aiškų „klik” ir reikia nemažai pastangų jas atjungti specialiu raktu. Tai ne atsitiktinumas – jungtis turi išlaikyti tvirtą kontaktą net esant stipriam vėjui ar vibracijom, kai paneliai montuojami ant stogo.
Kontaktinė varža – dar vienas svarbus aspektas. Kokybiškosiose jungtyse ji yra minimali, o tai reiškia mažesnius energijos nuostolius ir mažesnį kaitimą. Padirbtose jungtyse dažnai naudojami prastesni metalai, kurie laikui bėgant oksiduojasi ir didina varžą.
Kaip atpažinti padirbinę produkciją
Štai čia prasideda įdomybės. Kinijos gamintojai per pastaruosius metus tapo tikri meistrai kopijuojant MC4 jungtis. Kai kurios kopijos atrodo beveik identiškai, bet skirtumas slypi detalėse ir, svarbiausia, ilgaamžiškume.
Pirmiausia pažiūrėkite į kainą. Jei MC4 jungčių pora kainuoja 1-2 eurus, tai tikrai ne originalas. Tikrosios MC4 jungtys paprastai kainuoja 5-15 eurų už porą, priklausomai nuo gamintojo ir tiekėjo. Taip, skirtumas nemažas, bet kai kalbame apie 25 metų tarnavimo laiką, verta investuoti.
Vizualiniai skirtumai, kuriuos galite pastebėti
Paimkite jungtį į rankas. Kokybiškas plastikas turi būti lygus, be matricos žymių ar nelygumų. Padirbtose jungtyse dažnai matosi prastas apdorojimas – aštrūs kraštai, nelygios siūlės, plastiko perteklius. Originalios jungtys atrodo „brangiai” – jaučiate kokybę.
Pažiūrėkite į užrašus ant korpuso. Originalios jungtys turi aiškią, įspaudą su gamintojo pavadinimu, modelio numeriu ir dažnai sertifikatų ženklais. Padirbiniuose šie užrašai būna neaiškūs, išblukę arba visai klaidingi. Mačiau atvejų, kai ant jungties parašyta „MC4”, bet gamintojo pavadinimo nėra arba jis akivaizdžiai sufabrikuotas.
Techniniai parametrai ir bandymai
Jei norite būti tikrai tikri, galite atlikti kelis paprastus testus. Pirma, patikrinkite mechaninį užraktą. Sujunkite jungtis ir pamėginkite jas ištraukti be specialaus rakto. Kokybiškas užraktas turėtų tvirtai laikyti – neturėtumėte sugebėti jų ištraukti rankomis net stipriai traukdami.
Antra, patikrinkite gumines tarpines (O-ring). Jos turi būti elastingos, vienodo storio ir gerai įstatytos į griovelius. Padirbtose jungtyse šios tarpinės dažnai būna kietos, netolygios arba per laisvai sėdi savo vietoje. O būtent šios tarpinės užtikrina apsaugą nuo drėgmės – IP67 ar IP68 klasės apsauga.
Elektriniai parametrai, kuriuos verta žinoti
Originalios MC4 jungtys skirtos darbui su srovėmis iki 30-50A (priklausomai nuo modelio) ir įtampa iki 1000V ar 1500V DC. Padirbinės jungtys dažnai turi tokius pat parametrus ant etiketės, bet realybėje jų neatitinka. Problema ta, kad šių parametrų negalite patikrinti namuose be specialios įrangos.
Vienas būdas – pažiūrėti į laidų įvedimo mechanizmą. Kokybiškosiose jungtyse yra patikimas veržimo mechanizmas, kuris užtikrina tvirtą laido fiksavimą ir gerą elektrinį kontaktą. Turėtumėte sugebėti įvesti reikiamo skerspjūvio laidą (paprastai 2.5-6mm²) be didelių pastangų, bet jis turi būti tvirtai užfiksuotas.
Ilgalaikės pasekmės naudojant prastas jungtis
Dabar pereikime prie to, kas iš tikrųjų svarbu – kuo rizikuojate naudodami padirbtas jungtis. Pirma problema – padidėjusi kontaktinė varža. Tai reiškia, kad dalis energijos virsta šiluma. Gali atrodyti, kad kelios dešimtosios vato nėra daug, bet per 20-30 jungčių sistemoje tai jau tampa pastebima. Be to, kaitimas pagreitina medžiagų senėjimą.
Antra problema – drėgmės patekimas. Jei tarpinės netinkamos arba blogai priglunda, laikui bėgant į jungtį gali patekti drėgmė. O drėgmė DC sistemoje – tai korozijos, trumpojo jungimo ir gaisro rizika. Mačiau atvejų, kai po 2-3 metų padirbinės jungtys viduje buvo pilnos žalios korozijos.
Realūs atvejai iš praktikos

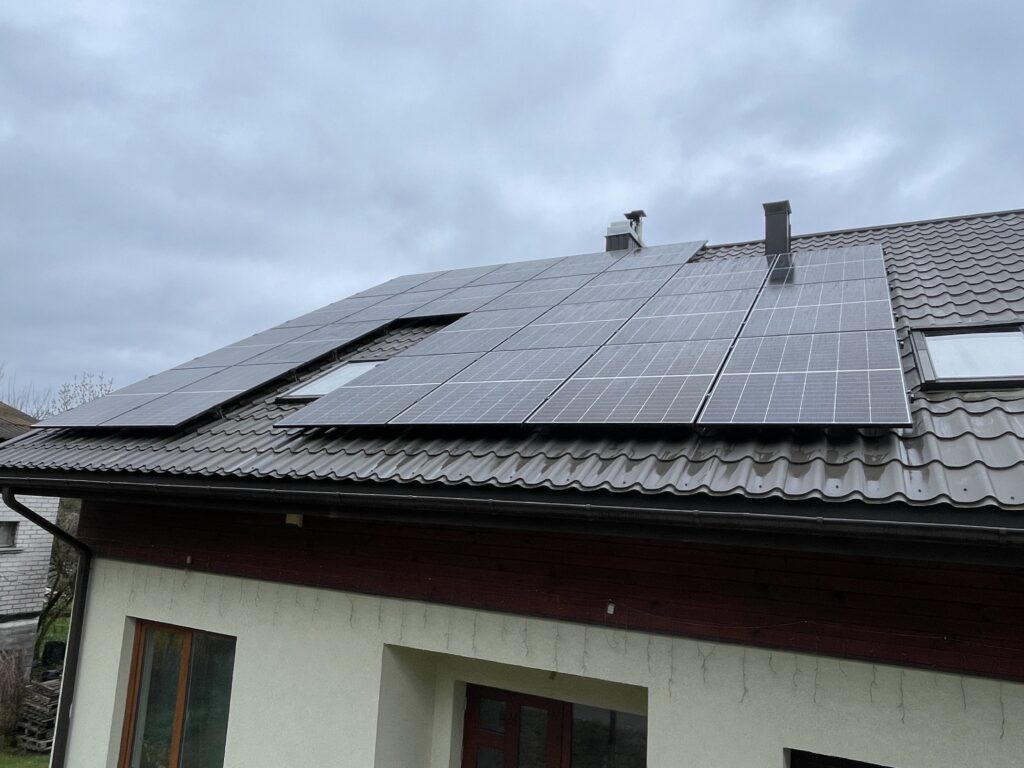

Vienas mano kolega montavo nedidelę 10 kW elektrinę ant namo stogo. Norėdamas sutaupyti, nusipirko pigių MC4 jungčių iš vieno internetinio parduotuvės. Viskas atrodė gerai… pirmus metus. Antrais metais pradėjo mažėti sistemos našumas. Kai patikrinome, paaiškėjo, kad kelios jungtys buvo labai įkaitusios – galėjai pajusti rankomis net neliesdamas tiesiogiai. Kontaktinė varža buvo išaugusi kelis kartus.
Kitas atvejis – komercinė elektrinė. Ten buvo sumontuota maišyta – dalį jungčių originalių, dalį padirbtų (tikriausiai kažkas „optimizavo” biudžetą pirkimo metu). Po trejų metų teko keisti beveik visas padirbtas jungtis, nes jos pradėjo rodyti požymius senėjimo – plastiko pleišėjimą, kontaktų oksiduotę. Keitimo darbai kainavo daug daugiau nei būtų kainavo originalios jungtys iš pradžių.
Kur pirkti ir ko vengti
Dabar praktinė dalis – kur ieškoti kokybių jungčių. Pirmas patarimas – pirkite iš patikimų tiekėjų. Lietuvoje yra keletas specializuotų saulės elektrinių įrangos tiekėjų, kurie dirba su oficialiais gamintojų atstovais. Taip, kaina bus aukštesnė nei AliExpress, bet gausite garantijas ir tikrumą.
Jei perkate internetu, būkite atsargūs. Patikrinkite pardavėjo reputaciją, paskaitykite atsiliepimus. Jei produkto aprašyme parašyta „MC4 compatible” arba „MC4 type”, tai greičiausiai ne originalas. Originalios jungtys bus aiškiai pažymėtos gamintojo pavadinimu.
Ką daryti, jei jau turite padirbtų jungčių
Jei jau sumontuota sistema su įtartinomis jungtimis, nereiškia, kad turite viską ardyti. Bet verta atlikti reguliarią apžiūrą. Bent kartą per metus (geriau du kartus – pavasarį ir rudenį) patikrinkite jungtis:
- Ar nėra mechaninių pažeidimų, plyšių plastike
- Ar jungtys nėra įkaitusios veikimo metu (galite naudoti termometrą arba termovizinę kamerą)
- Ar nėra korozijos ar drėgmės požymių
- Ar užrakto mechanizmas vis dar veikia tinkamai
Jei pastebite bet kokių problemų, geriau pakeisti tas jungtis iš karto. Kelių eurų ekonomija neverta rizikos dėl visos sistemos patikimumo ar, dar blogiau, gaisro rizikos.
Sertifikatai ir standartai, į kuriuos verta atkreipti dėmesį
Kai renkate jungtis, ieškokite šių sertifikatų ir atitikčių:
TÜV sertifikatas – tai vienas svarbiausių rodiklių. TÜV Rheinland ar TÜV SÜD sertifikatai reiškia, kad produktas buvo išbandytas pagal griežtus Europos standartus. Galite patikrinti sertifikato autentiškumą TÜV svetainėje pagal sertifikato numerį.
IEC 62852 standartas – tai specifinis standartas fotovoltinių sistemų jungtims. Jis nustato reikalavimus mechaniniam atsparumui, elektrinėms savybėms, atsparumui UV spinduliams ir temperatūros ciklams.
IP reitingas – turėtų būti bent IP67 (apsauga nuo dulkių ir trumpalaikio panardinimo į vandenį). Geresnės jungtys turi IP68 reitingą. Bet atminkite – šis reitingas galioja tik tinkamai sumontuotoms jungtims.
Ar verta mokėti daugiau už kokybę
Grįžkime prie pagrindinės dilemos – ar verta mokėti 5-10 kartų daugiau už originalias jungtis? Mano atsakymas, pagrįstas daugiau nei dešimties metų patirtimi su saulės elektrinėmis – vienareikšmiškai taip.
Paskaičiuokime paprastai. Tarkime, 30 panelių sistemai reikia apie 15 porų jungčių (kai kurios ateina su paneliais, bet papildomų vis tiek reikia). Skirtumas tarp padirbinių ir originalių gali būti apie 100-150 eurų. Tai sudaro maždaug 1-2% visos sistemos kainos. Bet šios jungtys turi tarnauti 25 metus.
Jei padirbinės jungtys po 5 metų pradeda kelti problemų ir jums reikia kviesti specialistą jas keisti, sumokėsite ne tik už naujas jungtis, bet ir už darbo valandas, kelionę, o galbūt ir už prarastą elektros gamybą tuo laikotarpiu. Staiga tas 100 eurų sutaupymas virsta 500 eurų nuostoliu.
Be to, yra ir saugumo aspektas. Prastos jungtys – tai potenciali gaisro rizika. Ar verta rizikuoti savo namu ar verslu dėl šimto eurų? Manau, atsakymas akivaizdus.
Kaip tinkamai montuoti MC4 jungtis
Net ir turėdami geriausias jungtis, galite sugadinti viską netinkamu montavimu. Štai keletas praktinių patarimų:
Laido paruošimas – nuvalykite laidą tiksliai tiek, kiek nurodo gamintojo instrukcija (paprastai 6-8mm). Per ilgas nuvalytas galas gali sukelti trumpąjį jungimą, per trumpas – blogą kontaktą. Naudokite tinkamus įrankius – specialų nuvalymo įrankį arba aštrų peilį, bet ne dantis (taip, mačiau ir tokių atvejų).
Kontakto užspaudimas – čia labai svarbu naudoti tinkamą įrankį. Specialūs MC4 gnybtai užtikrina tinkamą spaudimą. Jei naudosite paprastus replės, rizikuojate per silpnai arba per stipriai užspausti. Per silpnas spaudimas – blogas kontaktas ir kaitimas. Per stiprus – pažeistas laidas ar kontaktas.
Korpuso surinkimas – įsitikinkite, kad guminė tarpinė yra savo vietoje ir nesusisukusi. Užsukite korpusą iki galo – turėtumėte jausti pasipriešinimą, kai tarpinė suspaudžiama. Bet neperdirbkite – plastiko sriegis nėra begalinis.
Dažniausios montavimo klaidos
Viena dažniausių klaidų – jungtis palikti pakabintas ore be jokios atramos. MC4 jungtys yra patikimos, bet jos nėra skirtos laikyti mechaninę įtampą. Jei laidas traukiamas, turėtų būti fiksavimas prieš jungtį, ne pati jungtis.
Kita problema – jungtis montuoti per arti stogo paviršiaus ar kitų karštų paviršių. Nors MC4 jungtys atsparios temperatūrai, nereikia jų tyčia kaitinti. Palikite bent 5-10 cm tarpą ventiliacijai.
Ir paskutinė – nepalikite jungčių tiesioginėje saulėje, jei galite to išvengti. Taip, jos skirtos lauko sąlygoms, bet kuo mažiau UV spinduliuotės, tuo ilgiau tarnaus plastikas. Jei įmanoma, paslėpkite jas po paneliais ar naudokite apsauginius kanalus.
Ateities perspektyvos ir alternatyvos
MC4 standartas dominuoja jau daugiau nei dešimtmetį, bet technologijos nestovi vietoje. Kai kurie gamintojai pradeda siūlyti naujos kartos jungtis su papildomomis funkcijomis – integruotais saugikliais, stebėsenos galimybėmis ar dar didesniu srovės pajėgumu naujiems, galingesniems panelėms.
Taip pat atsiranda alternatyvių jungčių tipų, pavyzdžiui, Amphenol H4 ar Stäubli Helios H4. Jos panašios į MC4, bet turi kai kuriuos patobulinimus. Tačiau MC4 išlieka standartu dėl savo patikimumo ir plačios prieinamumo.
Viena įdomi tendencija – kai kurie panelių gamintojai pradeda integruoti jungtis tiesiogiai į panelį gamykloje, o ne naudoti atskirus kabelius su jungtimis. Tai sumažina montavimo laiką ir potencialių problemų taškų skaičių. Bet vis tiek reikia papildomų jungčių grandinių sujungimui.
Patirtis, kuri kainuoja daugiau nei pinigai
Baigdamas noriu pasidalinti mintimi, kurią išmokau per daugelį metų dirbant su saulės elektrinėmis. Kokybė visada atsisuka. Galbūt ne iš karto, galbūt ne akivaizdžiai, bet ji atsisuka. Kai montuoji sistemą, kuri turėtų tarnauti 25 metus, kiekvienas komponentas turi būti patikimas.
MC4 jungtys gali atrodyti kaip smulkmena didžiojoje saulės elektrinės schemoje. Bet būtent šios „smulkmenos” dažnai lemia, ar sistema veiks sklandžiai visą savo tarnavimo laiką, ar teks nuolat spręsti problemas. Investicija į kokybiškas jungtis – tai investicija į ramybę ir sistemos patikimumą.
Taigi, kai kitą kartą rinksite MC4 jungtis savo projektui, nepažiūrėkite tik į kainą. Pažiūrėkite į gamintojo reputaciją, sertifikatus, garantijas. Pasikalbėkite su kitais montavimo specialistais apie jų patirtį. Ir atminkite – tikra kokybė niekada nebūna pigiausia, bet ji visada atsiperkanti ilgalaikėje perspektyvoje. Jūsų elektrinė nusipelno geriausių komponentų, net ir tokių mažų kaip jungtys.
